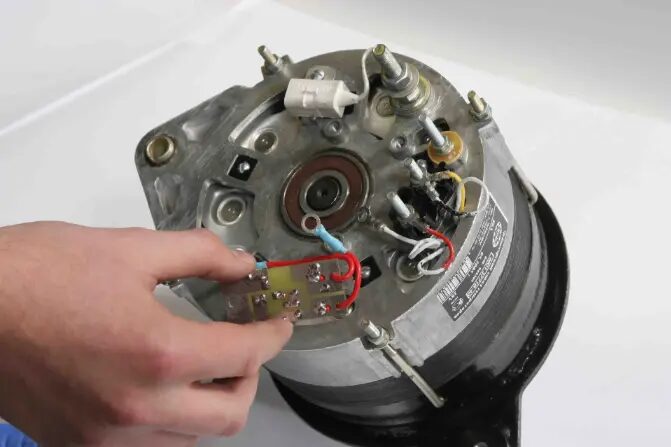

Ремонт генераторов грузовых автомобилей в Минске

• ГАЗ-3307, ГАЗ-3309 (старые модификации)
• ЗИЛ-130, ЗИЛ-131
• УАЗ грузовые версии
• Некоторые версии КАМАЗ (спецтехника)

Характеристики:

• Напряжение: 14В (рабочее 13,8-14,4В)
• Мощность: 80-120А
• Один аккумулятор 12В большой емкости (190-225 Ач)

Износ подшипников

Частота: 40-45% всех ремонтов
Причина №1: вибрации при движении по плохим дорогам

Грузовики работают в сложных условиях: бездорожье, стройки, карьеры. Вибрации ускоряют износ подшипников в 2-3 раза по сравнению с легковыми автомобилями.

Типоразмеры:

• Передний подшипник: 6303-2RS, 6304-2RS (внутренний ⌀17-20 мм)
• Задний подшипник: 6203-2RS, 6204-2RS (внутренний ⌀17-20 мм)
• Закрытого типа с двусторонней защитой (2RS)

Признаки износа:

• Гул, усиливающийся с оборотами двигателя
• Вибрация, передающаяся на кузов
• Люфт вала генератора (проверяется покачиванием шкива)
• Перегрев корпуса (температура выше 100°C)
• Следы ржавчины на корпусе в месте посадки подшипника

Срок службы:

• При эксплуатации по дорогам: 150-200 тыс. км
• При работе в карьерах и на стройках: 80-120 тыс. км
• При перетянутом ремне: 50-80 тыс. км

Производители качественных подшипников:

• SKF (Швеция) - премиум, ресурс до 250 тыс. км
• FAG (Германия) - премиум
• NSK, NTN (Япония) - высокое качество
• Koyo (Япония) - средний сегмент
• ГПЗ (Россия) - бюджет, ресурс 100-150 тыс. км

Стоимость подшипников: 15-35 руб за шт, комплект 30-65 руб

Решение: Замена обоих подшипников одновременно с использованием качественных компонентов. Проверка состояния посадочных мест. При необходимости — восстановление посадочных диаметров.

Выход из строя щеточного узла

Частота: 25-30% случаев
Пробег: 100-160 тыс. км

Графитовые щетки передают ток на обмотку ротора через контактные кольца. Постоянное трение вызывает износ.

Факторы, ускоряющие износ:

• Постоянная работа под большой нагрузкой
• Высокая запыленность (стройки, карьеры, грунтовые дороги)
• Попадание влаги в генератор
• Некачественные щетки (стираются за 40-60 тыс. км)

Размеры щеток грузовых генераторов:

• Ширина: 10-15 мм (против 5-8 мм у легковых)
• Высота новых: 15-20 мм
• Критический износ: менее 5 мм

Признаки износа:

• Нестабильная зарядка (то есть, то нет)
• Зависимость зарядки от вибрации
• Пропадание зарядки на холостом ходу
• Искрение щеток (видно в темноте)

Проверка состояния:

1. Снять щеточный узел
2. Измерить высоту щеток штангенциркулем
3. Проверить усилие прижимных пружин (норма 150-250 г)
4. Осмотреть контактные кольца на износ и подгорание

Типы щеточных узлов:

• Встроенные в заднюю крышку: требуется снятие генератора
• Съемные: можно заменить без полного демонтажа (удобно)
• С интегрированным регулятором: щетки и регулятор в одном блоке

Артикулы популярных щеточных узлов:

Отечественная техника:

• МАЗ (Г273В): Я112Б, аналог Cargo 139241
• КАМАЗ (29.3701): 5320-3701110, аналог Bosch 1127014009
• МТЗ-80/82: Я212А

Импортная техника:

• Bosch: 1127014003, 1127014009, 1127320237
• Valeo: 593157, 595157
• Cargo: 139241, 137658, 138564
• Iskra (Словения): для MAN, DAF

Стоимость: 25-75 руб в зависимости от производителя и модели

Работа по замене: от 90 руб

Неисправность регулятора напряжения

Частота: 15-20% обращений

Регулятор напряжения обеспечивает стабильное напряжение в бортовой сети, независимо от оборотов двигателя и нагрузки.

Типы регуляторов на грузовиках:

Электромеханические (реле-регуляторы):

• Устанавливались на технике до 2000-х годов
• Выносного типа (отдельный блок в кабине или на раме)
• Регулировка осуществляется контактной группой
• Низкая надежность (ресурс 80-120 тыс. км)
• Примеры: РР-380, РР-362 (МАЗ), РР-132А (КАМАЗ)

Полупроводниковые встроенные:

• Современный тип (с 1990-х годов)
• Встроены в генератор (в щеточный узел или отдельно)
• Бесконтактное регулирование
• Высокая надежность (ресурс 150-250 тыс. км)
• Не требуют обслуживания

Интеллектуальные (с управлением от ЭБУ):

• Применяются на импортной технике с 2005 года
• Получают сигналы по CAN-шине
• Адаптивное регулирование нагрузки
• Диагностика неисправностей
• После замены требуют адаптации

Симптомы неисправности регулятора:

При пробое (избыточное напряжение):

• Напряжение в бортсети выше 29В (для системы 24В) или 15В (для системы 12В)
• Кипение электролита в аккумуляторах
• Быстрый выход аккумуляторов из строя (сульфатация пластин)
• Перегорание ламп
• Повреждение электронных блоков
• Запах серы в кабине

При обрыве (недостаточное напряжение):

• Напряжение ниже 27В (для системы 24В) или 13В (для системы 12В)
• Недозаряд аккумуляторов
• Разряд аккумуляторов за ночь
• Тусклый свет фар
• Сложности с запуском двигателя

Опасность перенапряжения:

На системе 24В перенапряжение особенно опасно. При напряжении выше 32В могут выйти из строя:

• ЭБУ двигателя (стоимость 500-2000 руб)
• ABS/EBS блоки (стоимость 800-1500 руб)
• Тахограф (стоимость 300-600 руб)
• Бортовой компьютер
• Все электронные системы

Диагностика регулятора:

1. Измерение напряжения на разных режимах работы
2. Проверка стабильности при изменении оборотов
3. Проверка срабатывания защиты при перегрузке
4. Измерение тока возбуждения обмотки ротора

Стоимость регуляторов:

• Отечественные: 15-35 руб
• Импортные (Bosch, Valeo): 45-95 руб
• Интеллектуальные (с управлением): 80-150 руб

Пробой диодного моста

Частота: 12-15% ремонтов

Диодный мост (выпрямитель) преобразует трехфазный переменный ток статора в постоянный для зарядки аккумуляторов и питания бортовой сети.

Конструкция моста на 24В:

• 6 силовых диодов (три положительных и три отрицательных)
• Дополнительно 3 вспомогательных диода (в некоторых моделях)
• Теплоотводы увеличенной площади
• Рассчитан на ток до 100А кратковременно

Причины пробоя:

1. Переполюсовка при подключении:
   • Неправильное «прикуривание» от другого автомобиля
   • Ошибка при установке аккумулятора (перепутаны полюса)
   • Мгновенный пробой всех или части диодов
2. Отключение аккумулятора при работающем двигателе:
   • Скачок напряжения до 80-120В
   • Пробой диодов и регулятора
   • Повреждение электроники автомобиля
3. Короткое замыкание в проводке:
   • Перегрузка по току
   • Перегрев диодов
   • Термический пробой
4. Перегрузка мощными потребителями:
   • Длительная работа на максимальном токе
   • Перегрев моста
   • Постепенная деградация диодов
5. Попадание влаги:
   • Коррозия контактов
   • Ухудшение теплоотвода
   • Пробой при нагрузке

Признаки пробоя диодного моста:

• Пульсация напряжения в бортовой сети
• Характерный гул в динамиках (частота 150 Гц для 24В)
• Недостаточный ток зарядки
• Мерцание освещения
• При полном пробое - отсутствие зарядки
• Перегрев генератора

Диагностика:

1. Проверка каждого диода мультиметром в режиме прозвонки
2. Исправный диод проводит ток только в одну сторону
3. Измерение падения напряжения при прямом включении (норма 0,4-0,7В)
4. Проверка на пробой на корпус (сопротивление должно быть бесконечным)

Характеристики диодов для 24В:

• Рабочее напряжение: 50-80В
• Максимальный ток: 35-70А
• Тип: лавинные диоды (защита от импульсов)

Популярные артикулы диодных мостов:

Отечественная техника:

• МАЗ Г273В: МД-9508, аналог Cargo 134658
• КАМАЗ 29.3701: Выпрямительный блок БПВД-4М
• Аналоги Bosch: 1127320954

Импортная техника:

• Bosch: 1127320954, 1127320239
• Valeo: 593836, 595836
• Cargo: 134658, 137658, 230041
• Iskra: 11.139.098 (MAN), 11.139.103 (DAF)

Стоимость:

• Отечественные: 35-65 руб
• Импортные: 55-120 руб
• Премиум (усиленные): 90-150 руб

Замена моста: 40-50 руб (работа)

Межвитковое замыкание обмотки статора

Частота: 8-10% случаев
Требует капитального ремонта с перемоткой

Обмотка статора состоит из трех фазных обмоток, уложенных в пазы сердечника. Межвитковое замыкание возникает при нарушении изоляции между витками.

Причины:

1. Перегрев обмотки:
   • Длительная работа на максимальной мощности
   • Плохое охлаждение (загрязнение)
   • Перегрузка по току
   • Температура выше 180°C разрушает изоляцию
2. Попадание масла:
   • Масло из двигателя через негерметичные сальники
   • Разрушение изоляции провода
   • Постепенное нарушение диэлектрических свойств
3. Вибрации:
   • Постоянная тряска на плохих дорогах
   • Истирание изоляции о стенки пазов
   • Перетирание межвитковой изоляции
4. Влага:
   • Попадание воды при преодолении бродов
   • Конденсат при перепадах температур
   • Коррозия меди, ухудшение изоляции
5. Естественное старение:
   • Деградация изоляции со временем
   • Потеря эластичности
   • Растрескивание

Признаки межвиткового замыкания:

• Значительное снижение мощности генератора (на 30-50%)
• Генератор «не тянет» полную нагрузку
• Сильный перегрев корпуса (температура выше 120°C)
• Запах горелой изоляции
• Темный дым из вентиляционных отверстий (в запущенных случаях)
• Напряжение падает ниже 26В под нагрузкой (система 24В)

Диагностика:

1. Измерение сопротивления обмоток:
   • Отключить диодный мост
   • Измерить сопротивление каждой из трех обмоток
   • Норма: 0,1-0,3 Ом (зависит от мощности генератора)
   • Обмотки должны иметь одинаковое сопротивление ±5%
   • Разница более 10% — межвитковое замыкание
2. Проверка изоляции на корпус:
   • Мегаомметром на 500В
   • Сопротивление должно быть более 1 МОм
   • Меньше 0,5 МОм — пробой изоляции
3. Проверка на межвитковое замыкание специальным прибором:
   • Дефектоскоп создает импульсное магнитное поле
   • Прибор показывает наличие замкнутых витков
   • Точность диагностики высокая
4. Визуальный осмотр:
   • Потемнение изоляции (признак перегрева)
   • Следы оплавления
   • Запах гари

Решение: Перемотка статора. Ремонт невозможен - требуется полная замена обмотки.

Износ контактных колец

Частота: обнаруживается попутно при замене щеток

Контактные кольца на роторе — медные или латунные кольца, по которым скользят щетки, передавая ток на обмотку возбуждения.

Виды износа:

1. Нормальный износ:
   • Равномерная выработка по окружности
   • Глубина канавки до 0,5 мм
   • Не требует вмешательства
2. Критический износ:
   • Глубина канавки более 1 мм
   • Неравномерность поверхности
   • Требуется проточка
3. Подгорание:
   • Темные пятна на поверхности
   • Окисление меди
   • Причина: плохой контакт, искрение
   • Требуется проточка и полировка
4. Биение:
   • Эксцентриситет из-за неравномерного износа
   • Ускоренный износ щеток
   • Требуется проточка на токарном станке

Решение:

• Проточка: снятие слоя металла 0,5-2 мм на токарном станке
• Полировка: доведение поверхности до зеркального блеска
• Замена ротора: если остаточная толщина кольца недостаточна

Обрыв обмотки ротора

Частота: 3-5% случаев

Обмотка ротора (обмотка возбуждения) создает магнитное поле, необходимое для генерации тока в статоре.

Причины обрыва:

• Вибрации (усталость провода)
• Перегрев (размягчение пайки выводов)
• Механическое повреждение при разборке
• Центробежные силы на высоких оборотах

Признаки:

• Полное отсутствие зарядки
• Напряжение не повышается при увеличении оборотов
• Ток возбуждения равен нулю
• Лампа зарядки горит постоянно

Диагностика:

• Измерение сопротивления обмотки ротора (через контактные кольца)
• Норма: 2-5 Ом
• Обрыв: бесконечное сопротивление

Решение: Перемотка обмотки ротора или замена ротора в сборе.

Неисправность приводного ремня

Частота: не является неисправностью генератора, но влияет на его работу

Типы ремней:

• Клиновые (V-belt): на старой технике
• Поликлиновые (ручейковые): на современных грузовиках
• Зубчатые: редко, на специальной технике

Признаки износа ремня:

• Трещины на поверхности
• Расслоение
• Следы масла (проскальзывание)
• Свист на холостом ходу
• Провисание

Последствия слабого натяжения:

• Проскальзывание на шкиве генератора
• Недостаточный ток зарядки
• Перегрев обмоток
• Ускоренный износ подшипников (из-за рывков)

Последствия перетяжки:

• Повышенная нагрузка на подшипники генератора
• Износ подшипников в 2-3 раза быстрее
• Деформация вала
• Нагрузка на подшипник помпы (общий ремень)

Правильное натяжение:

• Прогиб 10-15 мм при усилии 10 кг посередине ветви
• Проверка динамометрическим ключом
• Регулировка натяжителем или перемещением генератора

МАЗ

Отечественные грузовики с генераторами 24В мощностью 80-100А.

Популярные модели генераторов:

• Г273В (1000 Вт, 80А) - базовая модель
• Г273В1 (1150 Вт, 100А) - усиленная версия
• 281.3701 (Iskra) - импортный аналог

Производители:

• КЗАТЭ (Курский завод) - основной поставщик
• Iskra (Словения) - для экспортных версий
• Bosch - ранее на некоорых моделях

Типичные проблемы:

• Износ подшипников к 120-150 тыс. км
• Щеточный узел к 100-140 тыс. км
• Регулятор напряжения к 150 тыс. км

Особенности:

• Простая конструкция, легкий ремонт
• Доступные запчасти
• Невысокая цена ремонта

Артикулы запчастей:

• Щеточный узел: Я112Б, аналог Cargo 139241
• Подшипники: 6303-2RS (передний), 6203-2RS (задний)
• Диодный мост: МД-9508, аналог Cargo 134658
• Регулятор: Я212А, аналог AS-PL

Доступ к генератору:

• Простой (спереди двигателя, сверху)
• Демонтаж: 30-40 минут

Стоимость ремонта МАЗ:

• Стандартный: 85-120 руб
• Капитальный: 190-260 руб

КАМАЗ

Грузовики повышенной проходимости с генераторами 28В, 80-100А.

Популярные модели генераторов:

• 29.3701 (1000 Вт, 80А) - базовая
• 5320-3701000 - модернизированная
• 6582.3771 (Bosch) - на новых КАМАЗ

Производители:

• «Электроагрегат» (Самара)
• КЗАТЭ (Курск)
• Bosch (на современных моделях)

Типичные проблемы:

• Подшипники к 100-130 тыс. км (тяжелые условия эксплуатации)
• Щеточный узел к 90-120 тыс. км
• Пробой диодного моста при скачках напряжения

Особенности:

• Надежная конструкция
• Работа в экстремальных условиях (от -50°C до +50°C)
• Повышенная пыле и влагозащита

Артикулы запчастей:

• Щеточный узел: 5320-3701110, аналог Bosch 1127014009
• Подшипники: 6304-2RS (передний), 6204-2RS (задний)
• Диодный мост: БПВД-4М, аналог Bosch 1127320954
• Регулятор: Я212А1

Доступ к генератору:

• Средний (требуется снятие защиты)
• Демонтаж: 40-60 минут

Стоимость ремонта КАМАЗ:

• Стандартный: 90-130 руб
• Капитальный: 200-280 руб

MAN (Германия)

Немецкие грузовики премиум-класса с высоконадежными генераторами Bosch.

Модели генераторов:

• 28В, 80А - базовые комплектации TGL
• 28В, 100А - TGM, TGS
• 28В, 120-150А - TGX с дополнительным оборудованием

Производители:

• Bosch (оригинал)
• Iskra (альтернатива)
• Valeo (на некоторых версиях)

Типичные проблемы:

• Износ подшипников к 200-250 тыс. км (высокое качество)
• Обгонная муфта к 150-180 тыс. км
• Щеточный узел к 180-220 тыс. км
• Регулятор с управлением от ЭБУ (чувствителен к скачкам напряжения)

Особенности:

• Интеллектуальная система зарядки (с 2005 г.)
• Управление по CAN-шине
• Водяное охлаждение на мощных дизелях
• После ремонта требуется адаптация MAN-CAT или аналогом

Распространенные артикулы:

• Bosch: 0124655015, 0124655093, 0124655229
• Iskra: 11.139.098, 11.139.145
• Cargo: 113788, 114950

Доступ к генератору:

• Средний/сложный (зависит от модели двигателя)
• Демонтаж: 50-90 минут

Стоимость ремонта MAN:

• Стандартный: 110-155 руб
• Капитальный: 240-340 руб

Scania (Швеция)

Шведские магистральные тягачи с надежными системами генерации.

Модели генераторов:

• 28В, 80-100А - серии P, G, R (базовые)
• 28В, 120-150А - с дополнительным оборудованием
• 28В, 180А - специальные версии (лесовозы, самосвалы)

Производители:

• Bosch (основной)
• Valeo
• Prestolite (на старых моделях)

Типичные проблемы:

• Подшипники к 250-300 тыс. км (очень надежные)
• Обгонная муфта к 180-220 тыс. км
• Щеточный узел к 200-250 тыс. км
• Регулятор крайне надежен (редко выходит из строя)

Особенности:

• Система управления зарядкой Scania EMS
• Диагностика по CAN
• Высочайшее качество комплектующих
• Долгий срок службы (до капремонта 300-400 тыс. км)

Артикулы:

• Bosch: 0124655024, 0124655527, 0986046340
• Valeo: 437560, 439522
• Cargo: 113847, 114950

Доступ к генератору:

• Средний (спереди двигателя)
• Демонтаж: 40-70 минут

Стоимость ремонта Scania:

• Стандартный: 120-165 руб
• Капитальный: 260-360 руб

Volvo Trucks (Швеция)

Шведские грузовики с продуманной электросистемой.

Модели генераторов:

• 28В, 100А - FH12, FM (стандарт)
• 28В, 120-150А - FH16, с кондиционером и отопителем

Производители:

• Bosch
• Valeo
• Prestolite (старые модели)

Типичные проблемы:

• Подшипники к 220-280 тыс. км
• Обгонная муфта к 160-200 тыс. км
• Щеточный узел к 200-240 тыс. км
• Интеллектуальный регулятор требует адаптации

Особенности:

• Система Volvo VECS (управление энергопотреблением)
• Контроль по CAN
• Защита от перегрузок
• Адаптация через Volvo VCADS

Артикулы:

• Bosch: 0124655018, 0124655093
• Valeo: 439470, 439522
• Cargo: 113788

Доступ к генератору:

• Простой/средний
• Демонтаж: 35-60 минут

Стоимость ремонта Volvo:

• Стандартный: 115-160 руб
• Капитальный: 250-350 руб

DAF (Нидерланды)

Голландские грузовики с качественными генераторами.

Модели генераторами:

• 28В, 80-100А - LF, CF
• 28В, 120А - XF с дополнительным оборудованием

Производители:

• Bosch
• Iskra
• Valeo

Типичные проблемы:

• Подшипники к 200-250 тыс. км
• Щеточный узел к 180-220 тыс. км
• Обгонная муфта к 150-180 тыс. км

Особенности:

• Система DAVIE (DAF Vehicle Integrated Electronics)
• Управление через CAN
• Надежная конструкция
• Диагностика DAF VCI

Артикулы:

• Bosch: 0124655015, 0124655527
• Iskra: 11.139.103, 11.139.145
• Cargo: 113847, 114788

Доступ к генератору:

• Средний
• Демонтаж: 45-70 минут

Стоимость ремонта DAF:

• Стандартный: 110-150 руб
• Капитальный: 240-330 руб

Iveco (Италия)

Итальянские грузовики широкого спектра применения.

Модели генераторов:

• 28В, 80-100А - EuroCargo
• 28В, 120А - Stralis

Производители:

• Bosch
• Marelli (Magneti Marelli)
• Valeo

Типичные проблемы:

• Подшипники к 150-200 тыс. км
• Щеточный узел к 140-180 тыс. км
• Регулятор чувствителен к перегреву

Особенности:

• Система FMS (Fleet Management System)
• Простая конструкция
• Доступные запчасти

Артикулы:

• Bosch: 0124655018, 0124525527
• Marelli: 063377370, 063321703
• Valeo: 437434

Доступ к генератору:

• Простой/средний
• Демонтаж: 35-55 минут

Стоимость ремонта Iveco:

• Стандартный: 100-140 руб
• Капитальный: 220-310 руб

Mercedes-Benz Trucks (Германия)

Немецкие грузовики с надежными генераторами Bosch.

Модели генераторов:

• 28В, 100А - Atego
• 28В, 120-150А - Axor, Actros

Производители:

• Bosch (оригинал)
• Valeo

Типичные проблемы:

• Подшипники к 200-250 тыс. км
• Обгонная муфта к 160-200 тыс. км
• Щеточный узел к 180-230 тыс. км
• Интеллектуальный регулятор требует адаптации

Особенности:

• Система управления зарядкой через FleetBoard
• Водяное охлаждение на мощных дизелях
• Управление по CAN
• Диагностика Mercedes STAR

Артикулы:

• Bosch: 0124655015, 0124655093, 0124655229
• Valeo: 437560, 439522

Доступ к генератору:

• Средний/сложный
• Демонтаж: 50-85 минут

Стоимость ремонта Mercedes-Benz:

• Стандартный: 115-165 руб
• Капитальный: 250-360 руб
