Ремонт стартеров грузовых автомобилей в Минске - восстановление агрегатов для коммерческой техники
Грузовик, который встал на линии из-за отказавшего стартера, - это сорванные сроки доставки, штрафы, простой водителя и техники. В коммерческих перевозках счёт идёт на часы, и мы это понимаем.
За 15 лет работы мы научились быстро диагностировать и восстанавливать стартеры грузовых автомобилей любой сложности - от лёгких 3,5-тонников до магистральных тягачей и самосвалов.

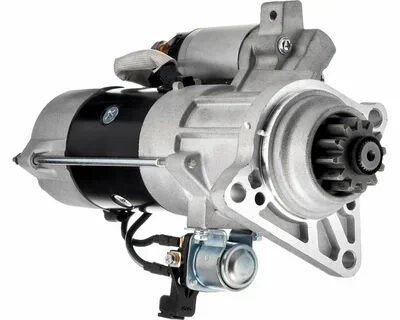

Особенности стартеров грузовых автомобилей
Стартеры грузовиков - это мощные агрегаты от 4 до 8 кВт, рассчитанные на проворачивание тяжёлых дизельных двигателей объёмом 6–12 литров с высокой степенью сжатия (16:1 и выше). Конструктивно они сложнее легковых и микроавтобусных:
Планетарный редуктор
обязательный элемент, снижает обороты якоря (4000–5000 об/мин) до рабочих оборотов бендикса (150–200 об/мин) и многократно увеличивает крутящий момент. Редуктор состоит из центральной шестерни (солнечная), 3–4 сателлитов и внешнего зубчатого венца (эпициклическая шестерня). Ресурс редуктора при правильной смазке - более 300 тыс. км, но если смазка вытекла или загустела, шестерни изнашиваются за 20–30 тыс. км.
Усиленное втягивающее реле
пусковые токи достигают 600–800 А (против 300–400 А у микроавтобусов). Контактные пятаки делают из меди с серебряным или вольфрамовым напылением, чтобы выдерживали дуговой разряд при размыкании. Ресурс реле - 200–300 тыс. пусков, но при слабом АКБ контакты выгорают втрое быстрее.
Мощный якорь на четырёх втулках или подшипниках
диаметр якоря 80–100 мм (у легковых 50–65 мм), обмотка из медной шины сечением 4–6 мм². Коллектор массивный, с большим запасом по износу - допустимая глубина канавок между ламелями до 1,0–1,5 мм.
Щёточный узел увеличенного сечения
щётки размером 12×20×32 мм (у легковых 8×12×25 мм), держатели усиленные. Минимально допустимая высота щёток - 12–14 мм; если меньше, пружина не прижимает щётку к коллектору с нужным усилием, контакт нестабильный.
Высокие механические нагрузки.
Грузовик с полной загрузкой (20–40 тонн) может стоять на уклоне; водитель заводит двигатель, не выжимая сцепление, - стартеру приходится проворачивать не только коленвал, но и коробку передач. Нагрузка возрастает в 1,5 раза, втулки и зубья бендикса изнашиваются ускоренно.
Частые пуски при низких температурах.
Зимой дизельное масло густеет, компрессия падает, свечи накаливания не всегда справляются - водитель крутит стартер по 15–20 секунд, обмотки перегреваются. Если так происходит регулярно, изоляция стареет, через пару сезонов возникает межвитковое замыкание.
Вибрации и удары.
Грузовики работают на разбитых дорогах, карьерах, стройках. Стартер крепится к картеру сцепления длинными болтами (обычно 3 штуки); если хотя бы один ослаб, корпус начинает вибрировать - трескается литой корпус реле, ломаются лапки крепления бендикса, расшатываются стяжные болты якоря.
Коррозия и загрязнение.
У большинства грузовиков стартер установлен снизу или сбоку двигателя, открыт дорожной грязи, реагентам, маслу (течь сальников коленвала - типичная болячка старых МАЗ и КАМАЗ). Влага попадает внутрь корпуса, окисляет контакты, коррозия «съедает» клеммы и корпус реле.
Признаки неисправности стартера грузового автомобиля
Симптомы, требующие диагностики:
Серия мощных щелчков, двигатель не проворачивается - классика выгоревших контактных пятаков втягивающего реле. Реле срабатывает (слышен щелчок втягивающей катушки), бендикс выдвигается, но контакты не замыкаются полностью - либо прогорели, либо пружина ослабла, либо шток заедает. На МАЗ/КАМАЗ (стартер СТ-25, артикул 11.3708000) пятаки меняются отдельно (66.3708.450 - комплект), но если выработка глубже 2 мм, проще поставить реле целиком (42.3708800).
Стартер крутит медленно, «в натяг» - несколько причин: межвитковое замыкание обмотки (ток растёт, обороты падают), критический износ втулок (якорь задевает статор, механическое торможение), загустевшая или вытекшая смазка в редукторе (шестерни работают «на сухую», сопротивление возрастает). На стенде такой стартер потребляет 800–1000 А вместо паспортных 500–600 А.
Скрежет, лёгкий треск при запуске - бендикс не входит в полное зацепление с венцом маховика. Причины: износ зубьев обгонной муфты (артикул 130589 для СТ-25, 1006209851 Bosch для импортных), выработка зубьев венца маховика (особенно актуально для машин с пробегом свыше 500 тыс. км), неправильный зазор между шестерней и венцом (норма 0,5–2,0 мм; если меньше - шестерня «цепляет» венец до срабатывания реле, если больше - не входит в зацепление до конца).
Вой, гул после запуска двигателя - заедание механизма свободного хода. Бендикс не возвращается в исходное положение, шестерня вращается вместе с маховиком на 1000–1500 об/мин. Если не заглушить немедленно, обгонная муфта разрушится, осколки попадут в картер сцепления. Причина - износ роликов муфты, поломка возвратной пружины или заклинивание штока втягивающего реле (не отпускает бендикс).
Полная тишина при повороте ключа - либо обрыв в цепи питания (окисление силовых клемм сечением 50–70 мм², перегоревший предохранитель или реле в монтажном блоке), либо обрыв обмотки втягивающего реле, либо выход из строя контактной группы замка зажигания (у старых грузовиков контакты замка часто подгорают - ток управления реле 15–20 А).
Стартер «хватает» через раз - плавающая неисправность. Связана с износом коллектора или щёток: если якорь остановился в положении, где щётки попали на глубокую выработку между ламелями, контакт слабый, стартер гудит, но не крутит. Водитель качает машину (включает передачу, откатывает назад-вперёд), якорь проворачивается, контакт восстанавливается - заводится. Без ремонта однажды не заведётесь совсем.
Дым или запах гари из стартера - критический перегрев обмоток. Возникает при длительных попытках пуска (дольше 30 секунд подряд), межвитковом замыкании или заклинивании якоря. Изоляция обмотки обугливается, появляется короткое замыкание на корпус. Если вовремя не остановиться, обмотка сгорает полностью - потребуется перемотка якоря или замена статора.
МАЗ, КАМАЗ, МТЗ
Стартер СТ-25
(редукторный, 8,2 кВт, 24 В):
Артикул 11.3708000 (КАМАЗ, МАЗ-5440, МАЗ-6430) или 3708000-10 (старые КАМАЗ-5320, МАЗ-5337). Один из самых массовых стартеров на постсоветском пространстве; запчасти доступны, ремонтопригодность высокая.
MAN TGA, TGX, TGS (двигатели D20, D26)
Стартер Bosch:
0001241005 (5,4 кВт, 24 В) для младших моторов D20 (10,5 л) или 0001241010 (6,6 кВт) для D26 (12,4 л). Оригинальный номер MAN 51262017148 / 51262017230.
Особенность MAN: стартер установлен справа снизу, доступ хороший, но летит грязь с дороги. Коррозия корпуса - частое явление после 5–7 лет эксплуатации. Рекомендуем после мойки двигателя обрабатывать корпус стартера антикоррозийным спреем.
Mercedes-Benz Actros, Axor (двигатели OM501, OM502, OM906)
Стартер Bosch:
0001241020 (6,6 кВт, 24 В) для OM906 (6-цилиндровый рядный) или 0001241030 (7,8 кВт) для OM501/OM502 (V-образные). Оригинал Mercedes A0051513801 / A5412000148.
Особенность Actros: на машинах после 2011 года (Actros MP4) стартер управляется не механическим реле, а электронным блоком; при неисправности блока стартер не срабатывает, хотя сам исправен. Диагностика требует сканера.
Volvo FH, FM (двигатели D12, D13)
Стартер Bosch:
0001241015 (5,4 кВт) для D12 (12 л) или 0001241025 (6,6 кВт) для D13 (13 л). Оригинал Volvo 20714069 / 21658932.
Volvo славится надёжностью стартеров - ресурс до первого ремонта 400–500 тыс. км (при условии хорошего обслуживания АКБ). Слабое место - коррозия силовых клемм; Volvo использует медные наконечники без защиты, за 5–7 лет они окисляются, приходится зачищать или менять.
Scania R, G-серии (двигатели DC12, DC13, DC16)
Стартер Bosch:
0001241008 (5,4 кВт) для DC12 или 0001241018 (6,6 кВт) для DC13/DC16. Оригинал Scania 1505360 / 2196779.
Особенность Scania: на моторах V8 (DC16) стартер установлен в развале блока, доступ очень тесный. Замена стартера на Scania R500/R620 - работа на 4–5 часов (нужно снимать часть выпускного коллектора и теплозащитные экраны).
Реле, щётки, бендикс:
аналогично Volvo и MAN (Bosch использует унифицированные узлы для коммерческой техники).
DAF XF, CF (двигатели PACCAR MX-11, MX-13)
Стартер Bosch:
0001241012 (5,4 кВт) для MX-11 или 0001241022 (6,6 кВт) для MX-13. Оригинал DAF 1849759 / 2136024.
DAF - один из лидеров по ресурсу стартеров среди европейских грузовиков. Типичный межремонтный пробег - 450–550 тыс. км. Слабое место - втулки якоря; при износе больше 0,15 мм якорь начинает «бить», коллектор деформируется.
Iveco Stralis, Trakker (двигатели Cursor 10, Cursor 13)
Стартер Bosch:
0001241003 (2,8 кВт - это микроавтобусная версия, на лёгких Stralis) или 0001241009 (5,4 кВт) для Cursor 10/13. Оригинал Iveco 504340718 / 5802AK.
Iveco Cursor - современные моторы с высокой степенью сжатия (18:1); стартеру приходится «работать на износ». Ресурс до ремонта - 300–350 тыс. км. Рекомендуем превентивно менять щётки и контакты реле на пробеге 250 тыс. км.
Стартер Valeo:
438495 (5,4 кВт, 24 В) для DXi11 или 438500 (6,6 кВт) для DXi13. Оригинал Renault 7421878343 / 7482480916.
Renault Premium (на базе Volvo) наследовал качество шведских стартеров. Ресурс 400+ тыс. км. Особенность: силовая клемма стартера под болт M10 (у большинства европейцев M8) - при замене провода нужно подбирать наконечник соответствующего диаметра.
